一、引言
随着配电网自动化水平的不断提升，35kV电压等级在城郊及农村配电系统中承担着重要的电能分配与线路保护功能。柱上开关作为配电线路的关键控制与保护设备，其性能直接关系到供电可靠性和系统安全。ZW32-40.5型柱上小型高压真空开关是专为35kV配电系统设计的新一代开关设备，融合了真空灭弧技术与紧凑化结构设计，广泛应用于35kV架空线路的分段、联络及故障隔离等场景。
二、产品概述与型号含义

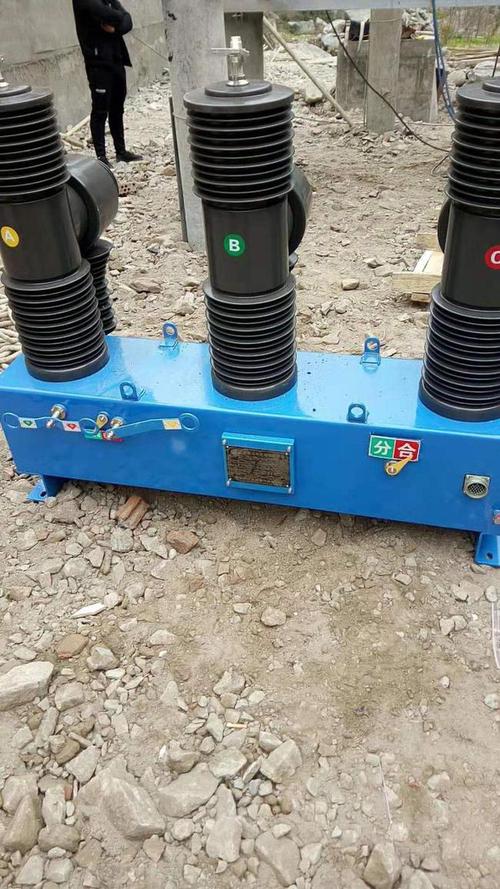

ZW32-40.5型号中，“Z”代表真空灭弧，“W”表示户外柱上安装，“32”为设计序号，“40.5”指额定电压为40.5kV（适用于35kV系统）。该产品为三相交流50Hz户外高压开关设备，采用真空灭弧室作为主灭弧元件，配备弹簧操动机构，具备手动与电动操作功能，可灵活集成于配电自动化系统中。
三、主要技术特点
- 真空灭弧技术：采用高性能真空灭弧室，开断能力强、电弧能量低、触头电磨损小，额定短路开断电流可达20kA～25kA，满足35kV配电线路的故障切除需求。
- 紧凑化柱上设计：整机体积小、重量轻，特别适合柱上安装空间受限的场合。箱体采用不锈钢或防锈处理钢板，防护等级达到IP65，适应户外恶劣气候条件。
- 操动机构可靠：配用小型化弹簧操动机构，具备手动储能与电动储能两种模式，可实现远距离控制。机构具备防跳功能，机械寿命可达10000次以上。
- 集成化控制设备：可配套智能控制器（FTU/DTU），实现遥测、遥信、遥控功能，支持故障检测、自动重合闸及分段逻辑控制，满足配电自动化“三遥”要求。
- 安全联锁完善：具备分合闸位置指示、储能状态指示及防误操作联锁，保障运维人员安全。
四、结构组成
ZW32-40.5主要由以下部分构成：
- 真空灭弧室及导电回路：三相独立灭弧室，环氧树脂浇注绝缘套管，确保外绝缘性能。
- 操动机构箱：内置弹簧机构、分合闸线圈、辅助开关及储能电机。
- 电流互感器：可选配三相电流互感器，为保护与控制提供电流信号。
- 智能控制单元：集成保护、测量、通信功能，支持IEC 61850或Modbus等通信协议。
- 隔离开关（可选）：部分配置带隔离断口，形成“开关+隔离”组合，提高检修安全性。
五、配电开关控制设备配套方案
作为配电开关控制设备的核心，ZW32-40.5通常与以下设备协同工作：
- 馈线终端单元（FTU）：实时采集电压、电流、开关位置等数据，执行主站下发命令，实现故障定位与隔离。
- 电源系统：配置电压互感器取电或外接电源，为控制设备提供稳定工作电源。
- 通信模块：支持光纤、无线公网（4G/5G）或专网通信，保障数据上传与远程控制。
- 后备保护：内置过流保护、零序保护及重合闸功能，可作为线路后备保护手段。
六、应用场景
ZW32-40.5柱上小型高压真空开关主要应用于：
- 35kV架空配电线路的分段与联络节点；
- 城郊及农村变电站出线侧的线路保护；
- 工业园区、新能源电站（风电、光伏）的汇集线路控制；
- 配电自动化系统中的故障隔离与网络重构节点。
七、安装与运维要点
- 安装前检查灭弧室真空度及绝缘件完整性，确认机构储能正常。
- 柱上安装应保证足够的安全距离，支架稳固，接地可靠。
- 定期开展机械特性试验（分合闸时间、速度）、回路电阻测量及绝缘电阻测试。
- 智能控制单元应定期校验保护定值，检查通信链路状态。
- 运行中注意监测机构储能状态及分合闸指示，防止拒动或误动。
八、
ZW32-40.5型柱上小型高压真空开关凭借其真空灭弧可靠、结构紧凑、智能化程度高等优势，已成为35kV配电系统中不可或缺的控制与保护设备。随着配电自动化与智能电网建设的深入推进，该型开关及其配套控制设备将在提升供电可靠性、缩短故障停电时间方面发挥更大作用，为构建坚强智能配电网提供有力支撑。
